通风蝶阀当前位置: 首页 > 产品中心 > 通风蝶阀

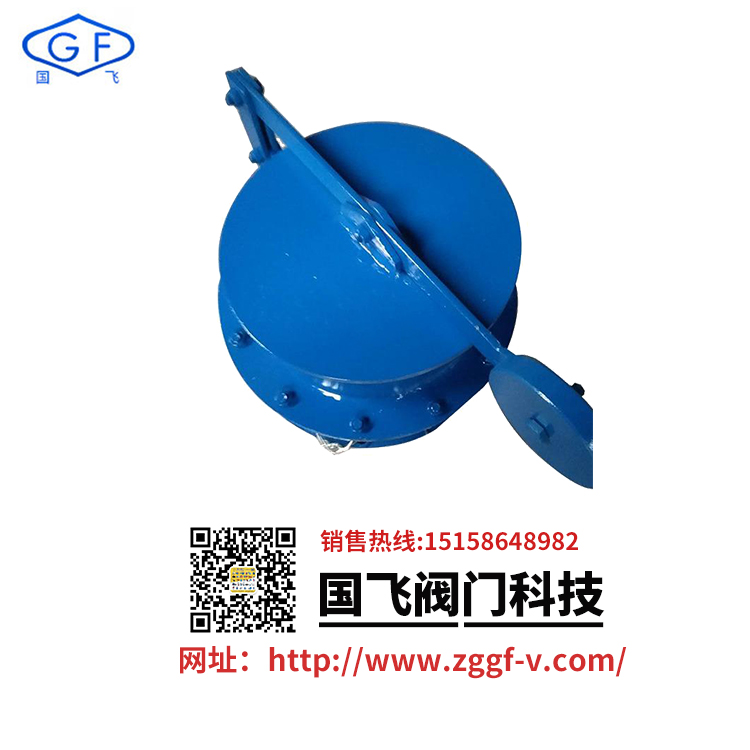

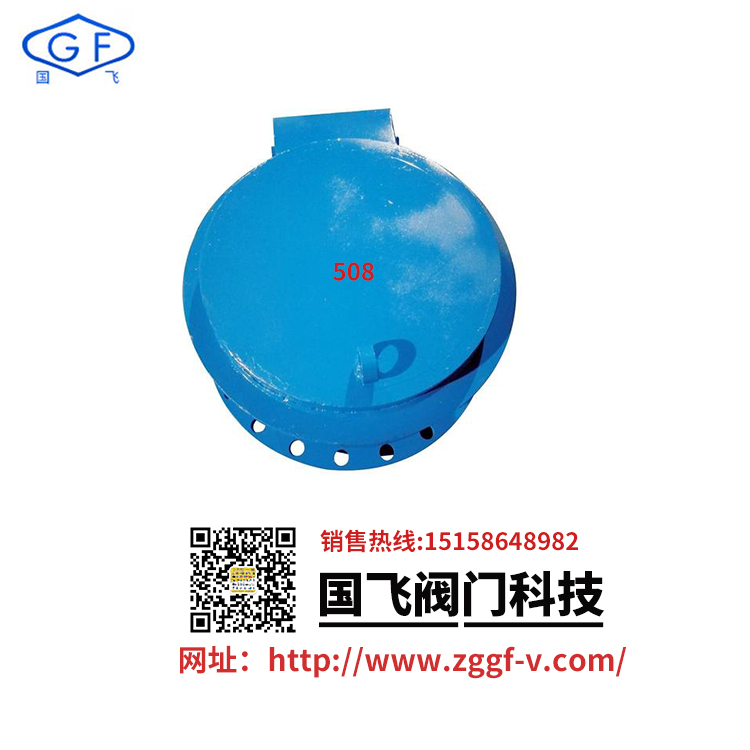

通风蝶阀

通风蝶阀

产品名称:通风蝶阀

1、通风蝶阀设计新颖、合理,结构独特,重量轻,启闭迅速。

2、蝶阀操力矩小,操作方便,省力灵巧。

3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

4、内无连杆、螺栓等、工作可靠、使用寿命长,不受介质流向影响


查看更多【通风蝶阀】产品

产品简介

二, 通风蝶阀标准规范:

设计制造标准:GB/T 12238-1989;JB/T8692-1998

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9115.1

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008


产品详情

三,主要技术参数

公称通径DN(mm)50~2000
公称压力PN(MPa)0.050.250.6
试验压力 Ps(MPa)强度试验0.0750.3750.9
密封试验≤1.5%泄漏量
适用介质煤气、含尘气体、烟道气等
驱动形式手动、蜗杆蜗轮传动、气传动、电传动

四,通风蝶阀零件材料与工况:

零件名称材料
阀体铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈与阀体相同
阀杆碳钢、 2Crl3、不锈钢、铬镍钼钛钢
填料柔性石墨

五,蝶阀密封材料选用和适用温度

材料品种碳素钢低温碳钢合金钢奥氏体不锈钢铬钼钢
代号WCBLCBWC6或WC9C5或C12铬 Cr-18型、304、31 612CrMoV
耐zui高温度425℃345℃595℃650℃600℃560℃
耐zui低温度-29℃-46℃-29℃-29℃-196℃-40℃
适用工作温度≤ 25℃≤345℃≤595℃≤ 650℃≤600℃≤560℃

六,D41/341/641/941W-0.5/2.5/6 C.P.R.V系列连接尺寸

公称通径结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸 (标准值)参考重量
(kg)
0.05MPa、0.25MPaO.6MPa
mminchLHH1DD1D2Z-dDD1D2Z-d
10041201052192101701444-182101701444-1820
12551201202342402001748-182402001748-1825
15061201322472652251998-182652251998-1829
20081401604033202802548-183202802548-1847
2501014018743337533530912-1837533530912-1867
3001217022046544039536312-2244039536312-2278
3501417024553949044541312-2249044541312-2296
4001619027054354049546316-2254049546316-22130
4501819029757159555051816-2259555051816-22142
5002019032264464560056820-2264560056820-22191
6002421037770175570566720-2675570566720-26230
7002821043075386081077224-2686081077224-26250
8003221048780797592087824-3097592087824-30320
900362505379731075102097824-301075102097824-30410
100040250587102311751120107828-3011751120107828-30510
120048250687115313751320128032-3014051340129532-33720
140056300760181015751520148036-3016301560151036-361270
160064300895181517901730169040-3018301760171040-361730
180072300995192019901930189044-3020451970191844-392750
2000803001095202521902130209048-3022652180212548-423050
